Блок подьемно-рихтовочный БПР-300

Подъемно-рихтовочный механизм YQBJ-300×130 предназначен для подъёма и рихтовки рельсо-шпальной решётки.
При использовании совместно с шпалоподбивочным блоком позволяет выправить до 1000 м железнодорожного пути

Технические характеристики:
·      Двигатель: Honda GX390, 9,6 кВт (13 л.с.) ·      Подъёмная сила: 2×150 кН ·      Рихтовочная сила: 130 кН ·      Высота подъёма: ≥928 мм ·      Рихтовка за раз: ≥300 мм ·      Давление в системе: 19 МПа ·      Габаритные размеры: 1760×900×1500 мм ·      Масса: 600 кг

 Машина полностью гидравлически приводится в действие, за исключением операций по установке на путь и снятию с него, которые выполняются вручную

·      Продуманное управление: для работы нужен один оператор

·      Универсальность применения: подходит для рельсов массой от 43 до 75 кг/м

·      Простота конструкции: надежная и простая конструкция снижает затраты на эксплуатацию и техническое обслуживание.

·      Быстрый выход на путь и сход с него: специальные колеса позволяют оперативно устанавливать оборудование на путь и снимать его

·       Маневренность и удобство: компактные размеры облегчают перемещение между участками проведения работ

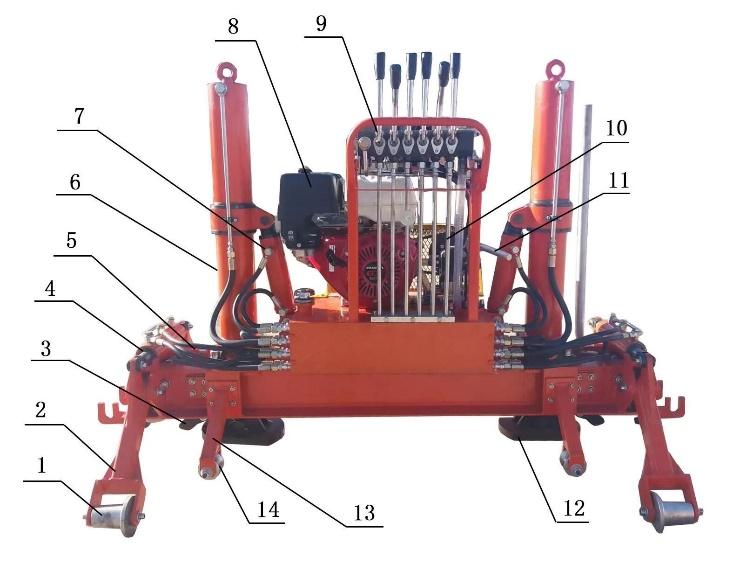

| 1. Ходовые колёса| 2. Рама ходовых колёс| 3. Рельсовый захват | 4. Ходовой цилиндр | 5. Цилиндр рельсового захвата  | 6. Подъёмный цилиндр | 7. Рихтовочный цилиндр | 8. Бензиновый двигатель| 9. Ручной гидрораспределитель| 10. Шестерёнчатый насос| 11. Ручной насос| 12. Опора| 13. Рама колёс для схода с пути | 14. Колёса для схода с пути|

Подьемно-рихтовочный блок БПР
